औद्योगिक उपयोग के लिए गोदाम भंडारण रैक कैंटिलीवर रैकिंग डिजाइन मामले
उत्पाद विवरण
लंबी और बड़ी मात्रा में उत्पादों के भंडारण ने कई गोदाम मालिकों को कैंटिलीवर रैक मिलने तक दुविधा में डाल दिया है।लकड़ी, पाइप, धातु की छड़ें और ट्यूबों सहित लंबे, विषम आकार के उत्पादों के लिए एक उत्कृष्ट भंडारण समाधान के रूप में, गोदाम कैंटिलीवर रैक ने उस समस्या को हल कर दिया है कि मानक फूस रैक रास्ते में खड़े सामने के स्तंभों के साथ विफल हो जाता है।संभालना मुश्किल सामग्रियों से निपटने के लिए, कैंटिलीवर रैक उत्पाद को स्थानांतरित करने और रखने का एक आसान और त्वरित संचालन छोड़ देता है।
भुजा और स्तंभ विशिष्टताएँ
| कैंटिलीवर आर्म भार क्षमता (किलो) | |||||
| बांह की लंबाई(मिमी) | |||||
| ऊंचाई | 800 | 1000 | 1200 | 1400 | 1600 |
| एच120 | 1500 | 1380 | 1020 | 750 | 570 |
| एच150 | 1500 | 1500 | 1250 | 1190 | 910 |
| एच180 | 1500 | 1500 | 1250 | 1250 | 1250 |
| कैंटिलीवर रैक कॉलम क्षमता (किलो) | |||
| विशिष्टता(मिमी) | ऊंचाई (मिमी) | क्षमता(किग्रा) | |
| एक पक्ष वाला | दोहरा | ||
| 305*96 | 2500 | 6800 | 13600 |
| 3000 | 6400 | 12800 | |
| 3500 | 5900 | 11800 | |
| 4000 | 5600 | 11200 | |
| 4500 | 5400 | 10800 | |
| 5000 | 5100 | 10200 | |
| 5500 | 4500 | 9000 | |
| 6000 | 4200 | 8400 | |
| कैंटिलीवर रैक कॉलम क्षमता (किलो) | |||
| विशिष्टता(मिमी) | ऊंचाई(मिमी) | क्षमता(किग्रा) | |
| एक पक्ष वाला | दोहरा | ||
| 350*96 | 5000 | 8500 | 17000 |
| 5500 | 8100 | 16200 | |
| 6000 | 7700 | 15400 | |
| 6500 | 7200 | 14400 | |
| 7000 | 6700 | 13400 | |
| 7500 | 6300 | 12600 | |
| 8000 | 5800 | 11600 | |
| 8500 | 5400 | 10800 | |
| कैंटिलीवर रैक कॉलम क्षमता (किलो) | |||
| विशिष्टता(मिमी) | ऊंचाई(मिमी) | क्षमता(किग्रा) | |
| एक पक्ष वाला | दोहरा | ||
| 410*96 | 5500 | 12500 | 25000 |
| 6000 | 12000 | 24000 | |
| 6500 | 11000 | 22000 | |
| 7000 | 10000 | 20000 | |
| 7500 | 9500 | 19000 | |
| 8000 | 9200 | 18400 | |
| 8500 | 8700 | 17400 | |
| 9000 | 7500 | 15000 |
|
लाइट ड्यूटी से लेकर हेवी ड्यूटी तक, आयरनस्टोन आपको विभिन्न आकारों और कॉन्फ़िगरेशन के साथ अनुकूलित कैंटिलीवर समाधान प्रदान कर सकता है जो आपकी विशिष्ट भंडारण मांगों को पूरा कर सकता है।
डिज़ाइन से पहले आवश्यक जानकारी
सटीक डिज़ाइन के लिए, हमें अपने ग्राहकों से निम्नलिखित जानकारी की आवश्यकता है:
(ए) गोदाम लेआउट (लंबाई, चौड़ाई, छत की ऊंचाई सहित), अंदर के निर्माण जैसे खंभे और दरवाजे;
(बी) भंडारण इकाई विनिर्देश जैसे पैकेज का आकार, वजन और आकार;
(सी) आवश्यक रैक प्रकार (एक तरफा या दो तरफा?, कॉलम ऊंचाई, हाथ की लंबाई और मात्रा, ब्रेसिंग दूरी, आदि)।
(डी) अपेक्षित सतह उपचार (रंग, पाउडर लेपित या गैल्वेनाइज्ड)।
(ई) आवश्यक सहायक उपकरण (जैसे कॉलम रक्षक, तार डेक, समर्थन बार, ब्रैकेट, आदि)।

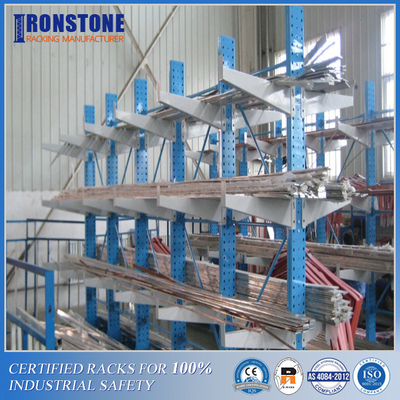

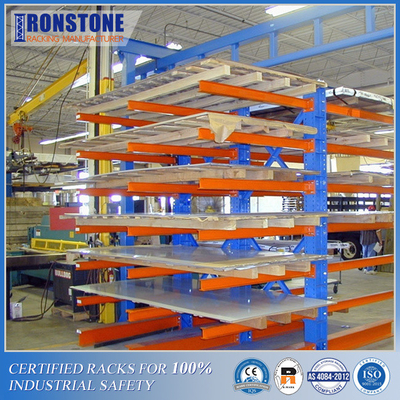

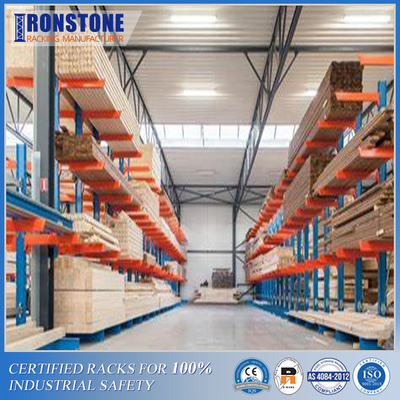

आयरनस्टोन डिज़ाइन और स्थापना मामले
एक पेशेवर रैक निर्माता के रूप में, आयरनस्टोन आपको मुफ्त सीएडी डिज़ाइन प्रदान करेगा जो आपके गोदाम लेआउट और भंडारण आवश्यकता में फिट बैठता है।हमारी सेवाओं में परामर्श, डिज़ाइन, उत्पादन, वितरण, स्थापना और रखरखाव शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं।सबसे बढ़कर, हम आपको अद्वितीय कीमतों पर उत्कृष्ट गुणवत्ता वाले उत्पाद पेश कर सकते हैं, खासकर बड़े ऑर्डर के लिए।
