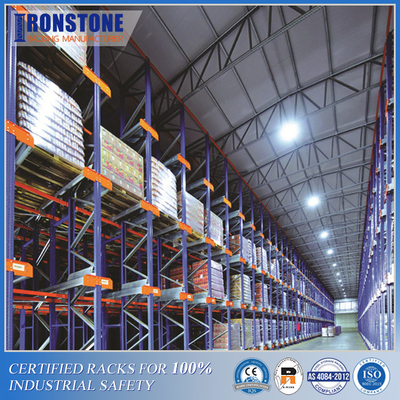

गोदाम भंडारण के लिए स्वचालित भारी शुल्क रेडियो शटल पैलेट रैक प्रणाली
रेडियो शटल एक शानदार उपकरण है जब यह उच्च तीव्रता वाले पैलेट भंडारण की बात आती है।यह माल को लोड और अनलोड करने के लिए फोर्कलिफ्ट ट्रक का उपयोग किए बिना पैलेट किए गए माल को स्टोर करने के लिए एक अत्यधिक कॉम्पैक्ट और अर्ध-स्वचालित समाधान हैफोर्कलिफ्ट संचालन के लिए रैक के बीच कोई अतिरिक्त स्थान नहीं है, इसलिए रैक की लेन को चैनल कहा जाता है।
एक रेडियो शटल एक से अधिक चैनल के लिए इस्तेमाल किया जा सकता है. एक चैनल केवल एक एसकेयू हो सकता है. यदि एक पैलेट एक चैनल में संग्रहीत किया जाता है,अगले पैलेट को एक और चैनल में संग्रहीत किया जाना चाहिए और फिर रेडियो शटल को एक फोर्कलिफ्ट ट्रक का उपयोग करके उतारा जाता है और दूसरे चैनल में ले जाया जाता हैइसके बाद अगले पैलेट को रखा जाता है।

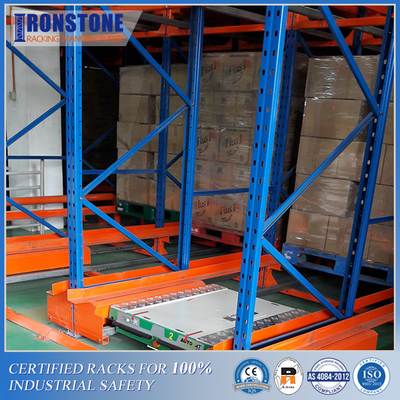

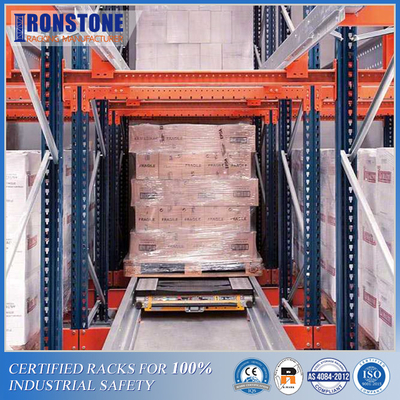

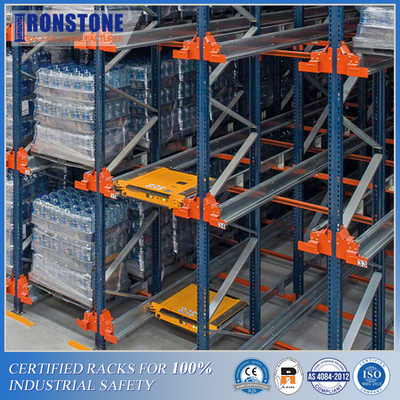

फोर्कलिफ्ट ट्रक पैलेट को प्रत्येक रैक गलियारे के प्रवेश द्वार पर रखता है और शटल पैलेट को पहली खाली स्थिति में ले जाता है और फिर गलियारे के सामने वापस जाता है।पैलेट को उतारने की प्रक्रिया पैलेट को उतारने के समान है.
रेडियो शटल कार्ट के विनिर्देश
पद | आधारभूत डेटा | टिप्पणी | |
प्रकार | उच्च संस्करण: TDRII-A-1012-1.5T | ||
उपयुक्त पैलेट | चौड़ाई:1016mm गहराई:1219mm | प्रविष्टिः 1016 मिमी | |
अधिकतम भार क्षमता | अधिकतम 1500 किलो | ||
आगे बढ़ो | गति | Vmax खालीः1.5m/s, Vmax पूर्णः1.0 मी/सेकंड | |
त्वरण | ≤0.5m/S2 | ||
मोटर | ब्रशलेस सर्वो मोटरः 48VDC 600W | अमेरिका से आयातित | |
सर्वो ड्राइवर | ब्रशलेस सर्वो ड्राइवर | आयातित | |
लिफ्ट | लिफ्ट ऊंचाई | 40 मिमी | |
मोटर | ब्रशलेस मोटरः 48VDC 500W | अमेरिका से आयातित | |
स्थिति/सटीकता | स्थानांतरण स्थितिःलेजर सेंसर | जर्मनी P+F/SICK | |
पैलेट पोजिशनिंगःलेजर सेंसर | जर्मनी P+F/SICK | ||
लिफ्ट पोजिशनिंगः निकटता स्विच | जर्मनी पी+एफ | ||
वस्तु का पता लगाना | पृष्ठभूमि दमन फोटोइलेक्ट्रिक | जर्मनी P+F/SICK | |
नियंत्रण प्रणाली | प्रोग्राम करने योग्य नियंत्रक: S7-200 पीएलसी | जर्मनी SIEMENS | |
रिमोट |
कार्य आवृत्तिः 433MHZ; संचार दूरीः कम से कम 100 मीटर यदि खुले वातावरण में। |
आयातित अनुकूलित आईएमटी | |
एलईडी डिस्प्ले के साथ दो तरफ़ा संचार | |||
तापमानः-40°C~+80°C IP67 | |||
विद्युत आपूर्ति | लिथियम लौह फॉस्फेट पावर बैटरी | घरेलू, उच्च गुणवत्ता | |
बैटरी पैरामीटर |
48V,30AH; चलने का समयः ≥8 घंटे; चार्ज करने का समयः 3 घंटे; चार्ज समयः1000 |
रखरखाव मुक्त | |
गति नियंत्रण मोड | सर्वो नियंत्रण, कम गति पर निरंतर टोक़ | ||
शटल नियंत्रण मोड | रिमोट कंट्रोल | ||
चल रहा शोर | ≤ 60 डीबी | ||
पेंटिंग की आवश्यकताएं |
फ्रेम (काला) अन्य (हल्के ग्रे) |
||
परिवेश का तापमान |
तापमानः 0°C-50°C आर्द्रताः 5% ~ 95% (कोई संघनक नहीं) |
||
टक्कर विरोधी उपकरण | पॉलीयूरेथेन ढक्कन पट्टी और विरोधी टक्कर सेंसर अंत सतह पर स्थापित कर रहे हैं |
रेडियो शटल पैलेट रैक प्रणाली की मुख्य विशेषताएं
शटल को विशेष रूप से 1500 किलोग्राम तक के भार का सामना करने के लिए, तेज और नियंत्रित आंदोलनों के साथ, और यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि पैलेट के बीच न्यूनतम स्थान छोड़ा जाए।यह इस प्रणाली को किसी भी अन्य प्रणाली का सबसे कॉम्पैक्ट और अंतरिक्ष कुशल बनाता हैकई शटलों को एक ही रिमोट कंट्रोल द्वारा नियंत्रित किया जा सकता है, जो एक ही कमांड प्राप्त करने पर पूरे गलियारे को भर देता है या खाली करता है।
रिमोट कंट्रोल (नेटवर्क पर काम करने वाली टैबलेट) को अधिकृत कर्मियों द्वारा प्रमाणीकरण की आवश्यकता होती है, जिससे पैलेट तक अनधिकृत पहुंच का जोखिम कम हो जाता है।शटल में भी सुरक्षा के उचित उपाय हैं।, जैसे कि सुरक्षा स्टॉप, रेल अंत स्टॉप और पैलेट सेंटरिंग।
कोई गलियारे नहीं, अधिकतम स्थान की खपत, कोई फोर्कलिफ्ट नहीं, और उपकरण और रैक को कोई नुकसान नहीं। फोर्कलिफ्ट की आवश्यकता नहीं, पैलेट स्वचालित रूप से आगे और पीछे बढ़ते हैं, परिचालन लागत को कम करते हैं,उत्पादकता बढ़ानारेडियो शटल (जिसे पैलेट शटल भी कहा जाता है) प्रणाली FIFO और LIFO इन्वेंट्री मैनेजमेंट सिद्धांतों पर आधारित है।
यदि रैक का एक छोर खुला है, तो पैलेट स्टोरेज और पिकिंग उसी छोर से की जाती है, जिसका अर्थ है कि पहला पैलेट अंतिम होगा (LIFO) ।भंडारण और पिकिंग किसी भी हस्तक्षेप के बिना विपरीत छोरों पर किया जाएगाइसका अर्थ यह है कि पहला पैलेट जो आता है वह पहला पैलेट जो बाहर जाता है (FIFO) होगा।
