वेयरहाउस स्टोरेज के लिए हाई कॉम्पैक्ट रेडियो शटल पैलेट रैकिंग सिस्टम

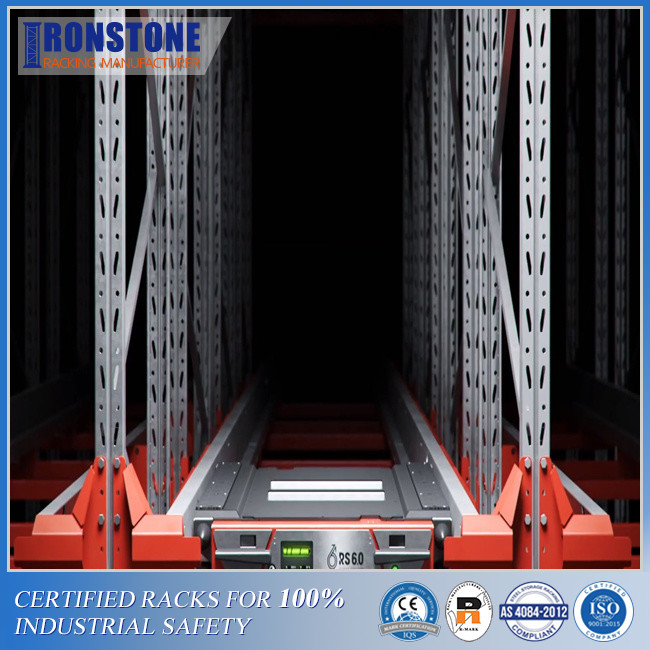

रेडियो शटल पैलेट रैकिंग सिस्टम लेन स्टोरेज पर आधारित एक अर्ध-स्वचालित स्टोरेज समाधान है, जो ड्राइव-इन, पुशबैक और लाइव स्टोरेज सिस्टम को जोड़ता है।शटल पैलेट को उपयोगकर्ता द्वारा दूर से नियंत्रित किया जाता है और फोर्कलिफ्ट ऑपरेटर द्वारा एक स्टोरेज लेन से दूसरे में ले जाया जाता है।यह भंडारण, लोडिंग और अनलोडिंग चरणों के लिए लेन को मैन्युअल रूप से या स्वचालित रूप से अनुकूलित करके माल को स्वतंत्र रूप से ले जाता है।

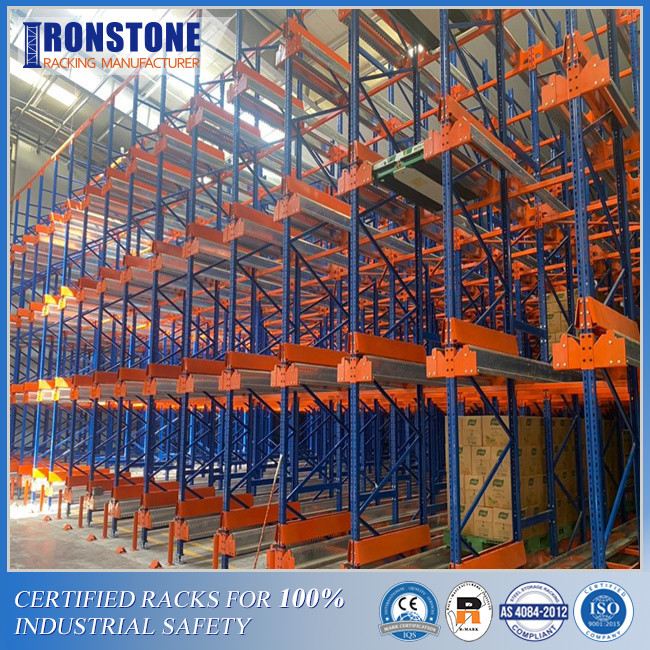

रेडियो शटल पैलेट रैकिंग सिस्टम संदर्भ और थोक भंडारण उत्पादों के उच्च-घनत्व पैलेट को संग्रहीत करने के लिए आदर्श है।रेडियो शटल का उपयोग प्रति ऑपरेशन पैंतरेबाज़ी के समय को काफी कम कर देता है और कॉम्पैक्ट सिस्टम की भंडारण क्षमता को अनुकूलित करता है।सिस्टम शटल का उपयोग करता है जो रैक से स्वतंत्र रूप से चलते हैं, जिसका अर्थ है कि भंडारण गलियारों के अंदर तक पहुंचने के लिए फोर्कलिफ्ट की कोई आवश्यकता नहीं है।
रेडियो शटल कार्ट की विशिष्टताएँ
|
वस्तु |
मूल डेटा |
टिप्पणी |
|
|
प्रकार |
उच्च संस्करण: TDRII-A-1012-1.5T |
|
|
|
उपयुक्त फूस |
चौड़ाई:1016मिमी गहराई:1219मिमी |
प्रवेश: 1016 मिमी |
|
|
अधिकतम भार क्षमता |
अधिकतम 1500 किग्रा |
|
|
|
कदम |
रफ़्तार |
Vmax खाली:1.5m/s, Vmax पूर्ण:1.0m/s |
|
|
त्वरण |
≤0.5m/S2 |
|
|
|
मोटर |
ब्रशलेस सर्वो मोटर: 48VDC 600W |
अमेरिका से आयातित |
|
|
सर्वो चालक |
ब्रशलेस सर्वो ड्राइवर |
आयातित |
|
|
उठाना |
लिफ्ट की ऊंचाई |
40 मिमी |
|
|
मोटर |
ब्रशलेस मोटर: 48VDC 500W |
अमेरिका से आयातित |
|
|
स्थिति/सटीकता |
मूव पोजिशनिंग:लेजर सेंसर |
जर्मनी पी+एफ/बीमार |
|
|
पैलेट पोजिशनिंग:लेजर सेंसर |
जर्मनी पी+एफ/बीमार |
||
|
लिफ्ट पोजिशनिंग: निकटता स्विच |
जर्मनी पी+एफ |
||
|
वस्तु का पता लगाना |
पृष्ठभूमि दमन फोटोइलेक्ट्रिसिटी |
जर्मनी पी+एफ/बीमार |
|
|
नियंत्रण प्रणाली |
प्रोग्राम करने योग्य नियंत्रक: S7-200 PLC |
जर्मनी सीमेंस |
|
|
दूरदराज |
कार्य आवृत्ति: 433MHZ; संचार दूरी: यदि खुले वातावरण में हो तो कम से कम 100 मीटर। |
आयातित अनुकूलित आईएमटी |
|
|
एलईडी डिस्प्ले के साथ दोतरफा संचार |
|||
|
तापमान:-40℃~+80℃ IP67 |
|||
|
बिजली की आपूर्ति |
लिथियम आयरन फॉस्फेट पावर बैटरी |
घरेलू, उच्च गुणवत्ता |
|
|
बैटरी पैरामीटर |
48V,30AH; चलने का समय:≥8h; चार्जिंग समय: 3 घंटे; चार्ज समय:1000 |
रखरखाव मुक्त |
|
|
गति नियंत्रण मोड |
सर्वो नियंत्रण, कम गति पर निरंतर टॉर्क |
|
|
|
शटल नियंत्रण मोड |
रिमोट कंट्रोल |
|
|
|
दौड़ने का शोर |
≤60db |
|
|
|
पेंटिंग आवश्यकताएँ |
फ़्रेम (काला) अन्य (हल्का भूरा) |
|
|
|
परिवेश का तापमान |
तापमान: 0℃～50℃ आर्द्रता: 5% ~ 95% (कोई संक्षेपण नहीं) |
|
|
|
टक्कररोधी उपकरण |
अंतिम सतह पर पॉलीयुरेथेन कुशनिंग स्ट्रिप और टक्कर-रोधी सेंसर स्थापित किए गए हैं |
||
रेडियो शटल पैलेट रैकिंग सिस्टम के लाभ

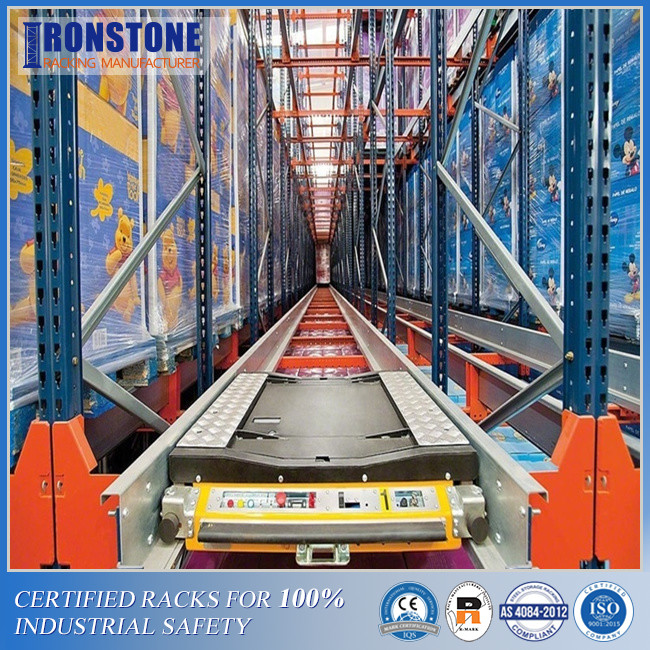

फोर्कलिफ्ट ट्रक सामान को रेडियो शटल के ऊपर रखता है, जो ट्रैक के साथ चलता है और सामान को सही स्थिति में रखता है।कई सेंसर रेडियो शटल को सटीक रूप से नियंत्रित करते हैं।फोर्कलिफ्ट ऑपरेटर रिमोट कंट्रोल यूनिट के माध्यम से सभी प्रवेश और निकास आदेश आसानी से दे सकता है।
चूँकि गलियों में कोई फोर्कलिफ्ट नहीं है और भवन की निर्माण प्रणाली के कारण, दुर्घटनाओं का कोई खतरा नहीं है।प्रणाली का एक अन्य लाभ यह है कि स्टील संरचना को कम नुकसान होता है क्योंकि फोर्कलिफ्ट ट्रक रैक तक नहीं पहुंचते हैं।
हमारे रेडियो शटल सिस्टम भोजन, पेय पदार्थ और अन्य पैलेटयुक्त वस्तुओं जैसे थोक सामानों को अंतरिक्ष में संग्रहीत करने का एक कुशल तरीका है, जो आमतौर पर कार द्वारा प्रवेश किया जाता है, पीछे धकेल दिया जाता है, या पैलेट लाइव रैकिंग सिस्टम में संग्रहीत किया जाता है।यह उच्च वॉल्यूम-कम SKU अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।
हमारा रेडियो शटल सिस्टम एक सपोर्ट ट्रैक पर चलने वाले स्वचालित शटल के साथ वस्तुओं को संग्रहीत करके कार-मुक्त पैलेट रैकिंग को एक स्वचालित भंडारण समाधान में परिवर्तित करता है।
पैलेटों को सामने की पटरियों पर लादा जाता है, जहां से शटल सामान उठाता है और उसे सबसे निचले डाउनस्ट्रीम बिंदु तक पहुंचाता है।शटल रैकिंग सिस्टम पर अंतर्निर्मित सेंसर अगले पैलेट की स्थिति का पता लगाते हैं और नए लोड को पूर्व निर्धारित, लेकिन समायोज्य, उनसे वापस स्टार्ट फेस तक की दूरी पर रखते हैं।अनलोडिंग बिल्कुल विपरीत ऑपरेशन है।
पैलेट शटल की गति को रिमोट कंट्रोल के माध्यम से नियंत्रित किया जाता है, जिससे फोर्कलिफ्ट ऑपरेटर को अगले कार्य पर जाने की अनुमति मिलती है जबकि शटल पैलेट को सही भंडारण स्थान पर ले जाता है।शटल प्रणाली की सेवा एक मानक फोर्कलिफ्ट ट्रक द्वारा की जाती है।
