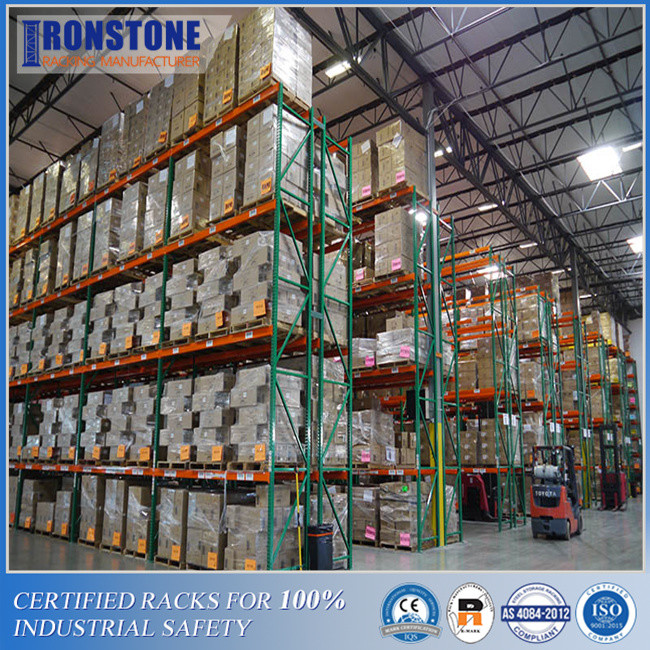

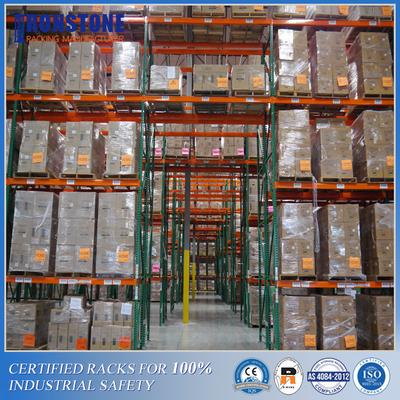

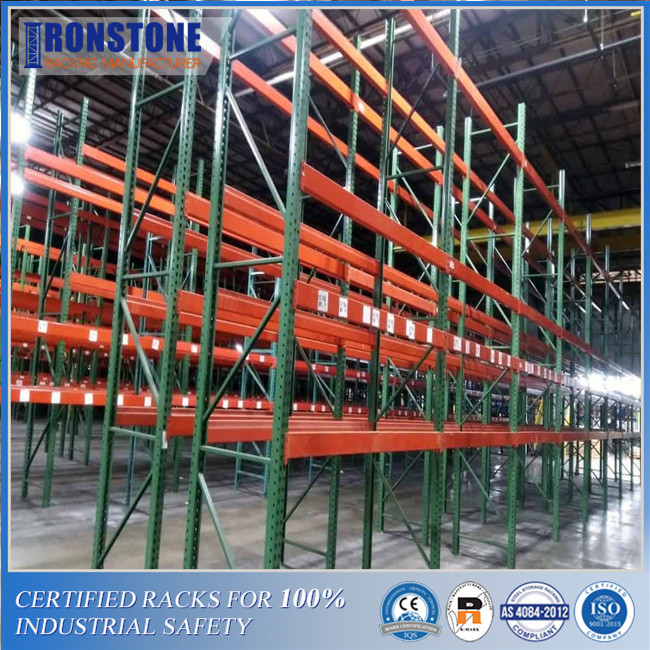

एकाधिक एसकेयू भंडारण के लिए टियरड्रॉप स्टेप बीम के साथ वेयरहाउस चयनात्मक टियरड्रॉप पैलेट रैक
वेयरहाउस-चयनात्मक टियरड्रॉप पैलेट रैक का व्यापक रूप से उत्तरी अमेरिकी बाजार में विभिन्न उत्पादों के लिए उपयोग किया जाता है, जिसमें पूर्ण चयनात्मकता और तत्काल पहुंच जैसे कई फायदे हैं।कई SKU उत्पादों के लिए उपयुक्त, टियरड्रॉप पैलेट रैक टियरड्रॉप आकार के अपराइट और स्टेप बीम से बने होते हैं।
नई शैली के टियरड्रॉप रैक स्टेप बीम को छिद्रित टियरड्रॉप छेद में डाला जा सकता है और आसानी से और सुरक्षित रूप से टियरड्रॉप अपराइट पर लॉक किया जा सकता है।चूंकि विभिन्न निर्माताओं के अधिकांश टियरड्रॉप पैलेट रैक घटक संगत और विनिमेय हो सकते हैं, इसलिए आपके स्टोरेज सिस्टम को मिश्रित करने से पहले, कुछ महत्वपूर्ण बिंदु हैं जो आपके ध्यान देने योग्य हैं यदि आप अपने रैकिंग सिस्टम में स्टेप बीम लागू करना चाहते हैं।
टियरड्रॉप पैलेट रैक विवरण
| नाम | टियरड्रॉप (यूएस) पैलेट रैक | सामग्री | अमेरिकी मानक स्टील |
| गहराई | 24"-60" | वज़न क्षमता | 1000-7000lbs/बीम स्तर |
| चौड़ाई | 48"-156" | ऊंचाई | 96”-432” या अनुकूलित |
| फ़्रेम संरचना प्रकार | भूकंपीय बेसप्लेट के साथ वेल्डेड और बोल्टेड 3"*3" सीधा फ्रेम | ||
| बीम प्रकार | 2.5"-6.25" चरण बीम | ||
| बीम कनेक्टर प्रकार | एसपी एवं एसएल सुरक्षा लॉकर | ||
| सतह खत्म | पाउडर कोटिंग और गैल्वेनाइज्ड | ||
| अनुप्रयोग वातावरण | सामान्य तापमान या शीत कक्ष (अधिकतम -40C) | ||
| प्रमाणीकरण | आरएमआई प्रमाणन, आईएसओ9001, सीई | ||
| नि: शुल्क नमूना | उपलब्ध | ||
| OEM | उपलब्ध | ||
1) टियरड्रॉप स्टेप बीम अनुकूलित घटक हैं जिनके उत्पादन और स्टॉक की जानकारी के लिए आपको अपने रैक निर्माता से परामर्श करने की आवश्यकता है।
2) आपकी व्यक्तिगत मांग के लिए विभिन्न बीम फेस आकार, बीम लंबाई और संबंधित भार क्षमताएं उपलब्ध हैं।
3) बीम का मुख स्टेप बीम की ओर है, जैसा कि नाम से पता चलता है, इसमें एक स्टेप-आकार का विन्यास है।बीम फेस की ऊंचाई और चौड़ाई नीचे चित्र में अंकित की गई है।

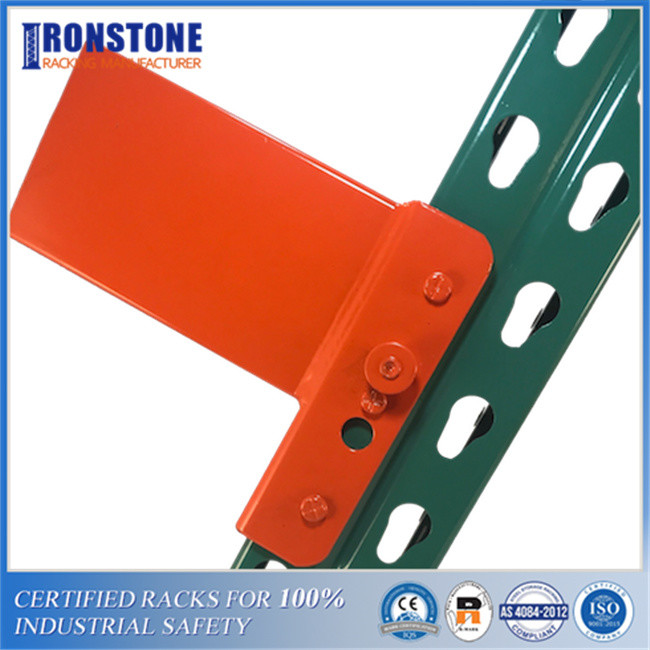

4) पिन कनेक्टर: विभिन्न बीम फेस आकारों के अनुरूप, सुरक्षित अपराइट-एंड-बीम कनेक्शन के लिए स्टेप बीम के अंत में 3 से 4 स्टड पिन कनेक्टर को वेल्ड किया जाएगा।
5) बीम की लंबाई माप के दौरान पिन कनेक्टर भागों को छोड़कर साफ दूरी को संदर्भित करती है।आपके भंडारण रैक के लिए उचित बीम की लंबाई तय करते समय, फूस के आकार को ध्यान में रखा जाने वाला पहला कारक होगा।40" x 48 आकार के मानक पैलेट के लिए, 96" लंबाई के बीम और 144" लंबाई के बीम उचित हैंडलिंग क्लीयरेंस के साथ वैकल्पिक हैं।
6) चयनात्मक पैलेट रैक के चरण बीम के लिए, बीम भार क्षमता की गणना हमेशा प्रति जोड़ी समान रूप से वितरित बीम के आधार पर होगी।सुरक्षा भंडारण के लिए, अधिकतम बीम विक्षेपण बीम की लंबाई के 1/180 से कम होना चाहिए।
7) टियरड्रॉप पैलेट रैक बीम को ज्यादातर विभिन्न सामग्री मोटाई के साथ रोल-निर्मित स्टील्स के साथ इंजीनियर किया जाता है।उदाहरण के लिए, आमतौर पर इस्तेमाल की जाने वाली स्टील की मोटाई में 14Ga, 15Ga और 16 गेज शामिल हैं।
| चरण-बीम का आकार | 3", 3.5", 4", 4.5", 5", 5.5", 6", 6.25" |
| लंबाई | 60", 72", 84", 96", 108", 120", 132", 144" |
| मोटाई | 14गा,15गा, 16गा |
8) चयनात्मक पैलेट रैकिंग सिस्टम में स्टेप बीम के लिए, सुरक्षित और कुशल सामग्री चुनने और भंडारण के लिए बहुत सारे सहायक विकल्प उपलब्ध हैं जैसे बीम सपोर्ट बार और स्टेप बीम-मैचेड वायर डेक।
