गोदामों के भंडारण के लिए सीई प्रमाणित हेवी ड्यूटी सेलेक्टिव पैलेट रैकिंग

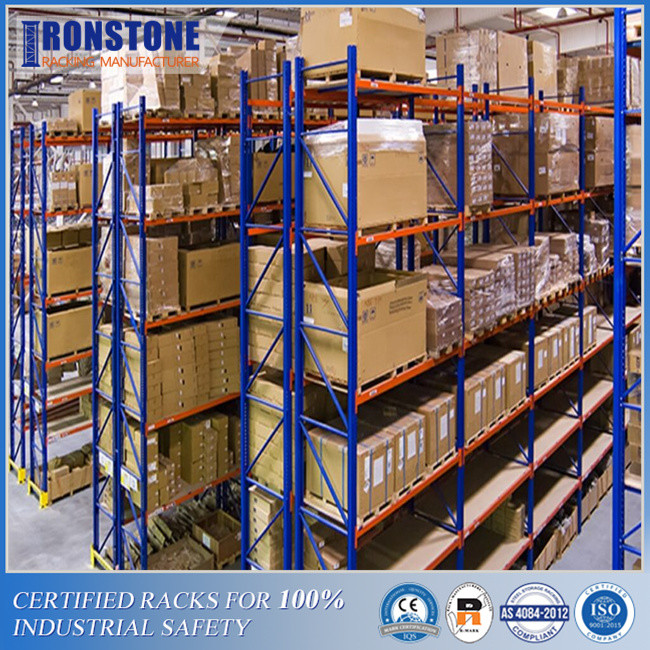

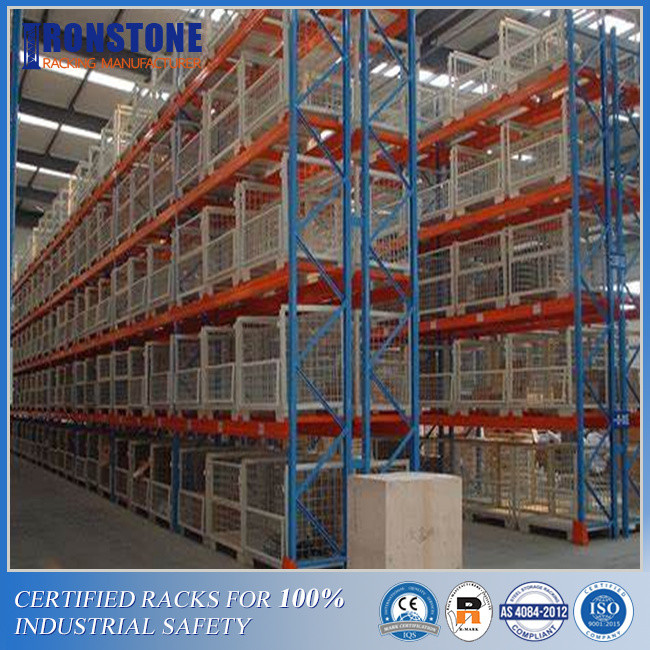

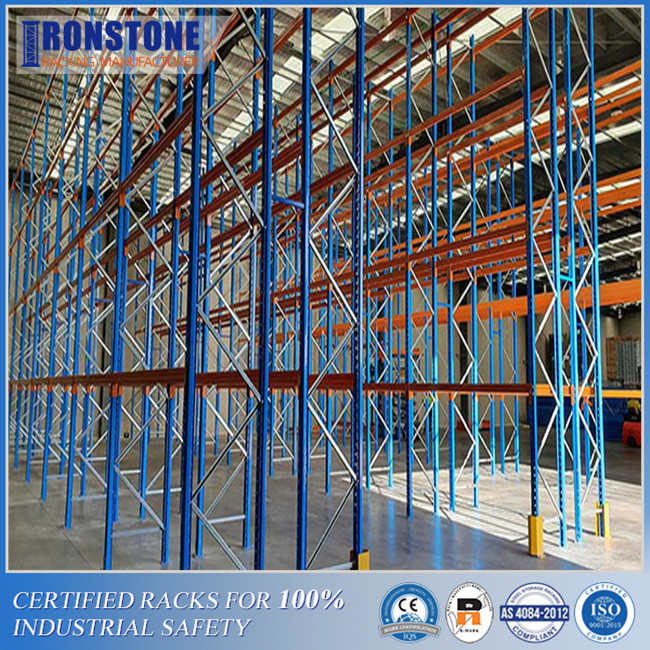

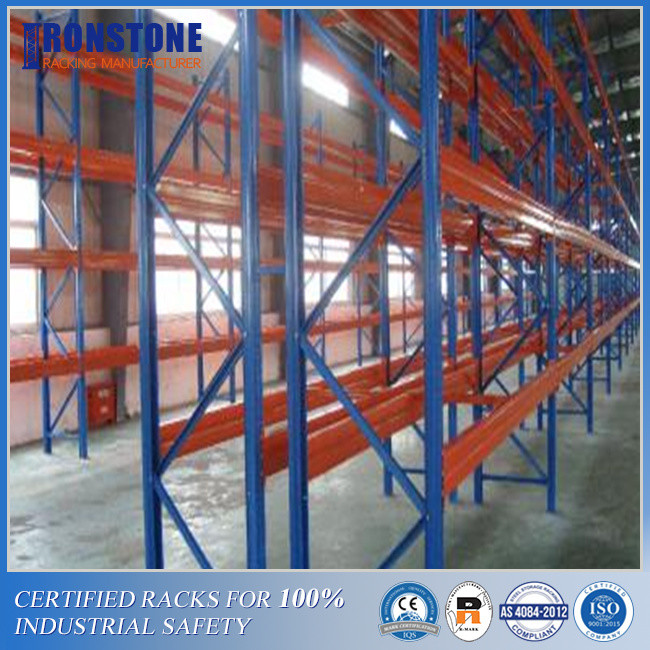

अधिकांश गोदामों में, हेवी-ड्यूटी भंडारण क्षमता वाले चुनिंदा पैलेट रैक आमतौर पर देखे जाते हैं।मेटल पैलेट रैक को उच्च दक्षता के साथ फोर्कलिफ्ट का उपयोग करके पैलेट लोड और अनलोड करने के लिए डिज़ाइन किया गया है।बहुमुखी औद्योगिक पैलेट रैक फीफो स्टॉक प्रबंधन विधियों का पालन करते हुए भारी पैलेट लोड को स्टोर करने में सक्षम हैं।
शीत-निर्मित भंडारण रैक अनुकूलित आकार के साथ उत्कृष्ट ताकत-से-वजन अनुपात प्रदान कर सकते हैं।हेवी-ड्यूटी पैलेट लोड के लिए, लंबे समय तक उपयोग और गोदाम सुरक्षा के लिए बोल्टेड ब्रेसिंग और बेसप्लेट की अधिक अनुशंसा की जाती है।ऊपर की ओर छेद किए गए छेद व्यक्तिगत भंडारण आवश्यकताओं को पूरा करने के लिए आसान और त्वरित बीम समायोजन की अनुमति देते हैं।
बीम और सीधी लोडिंग क्षमता चार्ट
| बीम लोडिंग क्षमता (किलो/जोड़ी) | ||||||||
|
अनुभाग आकार(मिमी) |
बीम विक्षेपण=L/300 बीम की लंबाई (मिमी) |
|||||||
| 1800 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1.5 | 2400 | 1950 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1.5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1000 | 850 |
| 110*50*1.5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1.5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1.5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1.5 | 4600 | 3700 | 3100 | 2600 | ||||
| ईमानदार फ़्रेम लोडिंग क्षमता (किग्रा) | |||
| ईमानदार अनुभाग आकार (मिमी) | मोटाई (मिमी) | फ़्रेम की गहराई (मिमी) | लोडिंग क्षमता (किग्रा) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
खुशी से उछलना
बीम क्षमता अक्सर बीम की क्षमता की एक जोड़ी को संदर्भित करती है क्योंकि वे प्रत्येक खाड़ी में एक साथ काम करते हैं।ऊर्ध्वाधर दबाव और क्षैतिज तनाव के तहत, बीम फूस का भार उठाते हैं और फिर उसे ऊपर की ओर स्थानांतरित करते हैं।दो परतों के बीच बीम की दूरी को पैलेट लोड आकार के अनुसार समायोजित किया जाता है।
आमतौर पर, प्रत्येक बीम स्तर पर, दो फूस की स्थिति डिज़ाइन की जाती है।उस स्थिति में, दो फूस भार का कुल वजन प्रत्येक स्तर पर बीम क्षमता से कम होना चाहिए।
स्वीकार्य बीम विक्षेपण सूत्र
ईमानदार
उदाहरण के तौर पर एक बे यूनिट को लेते हुए, कनेक्टिंग बीम के साथ बाएं और दाएं रखे गए दो सीधे फ्रेम एक बुनियादी भंडारण इकाई बनाते हैं।कार्गो को बीम पर लोड करने के बाद, अपराइट तुरंत संपीड़न बल हस्तांतरण उप-उत्पादों और अन्य संबंधित भागों को सहन करेगा।
प्रत्येक सीधे खड़े होने की क्षमता भार भार और बीम की लंबाई से निर्धारित की जाएगी।इस स्थिति में, "विक्षेपण" शब्द का उपयोग लोड होने पर ऊर्ध्वाधर बीम विचलन दूरी को मापने के लिए किया जाता है।
कुछ महत्वपूर्ण बिंदु जो आपके भंडारण प्रणाली में मदद कर सकते हैं
1. वास्तविक अनुप्रयोग में, लागत-बचत के लिए प्रथम-स्तरीय भार आमतौर पर जमीन पर रखा जाता है।
2. हमारे द्वारा पहले उल्लिखित सभी भार क्षमता शर्तें स्थैतिक भार को संदर्भित करती हैं।
3. बीम और अपराइट दोनों की अधिकतम भार क्षमता पूरी होनी चाहिए।
4. सभी रैक को कुछ परियोजना अनुरोधों को पूरा करते हुए फर्श पर स्थापित किया जाना चाहिए।
5. फ्रेम, बीम और अन्य सामान सहित रैक को सही ढंग से इकट्ठा किया जाना चाहिए।
6. क्षमता अतिरेक को दीर्घकालिक सुरक्षित संचालन और संभावित क्षति के लिए छोड़ दिया जाना चाहिए।
